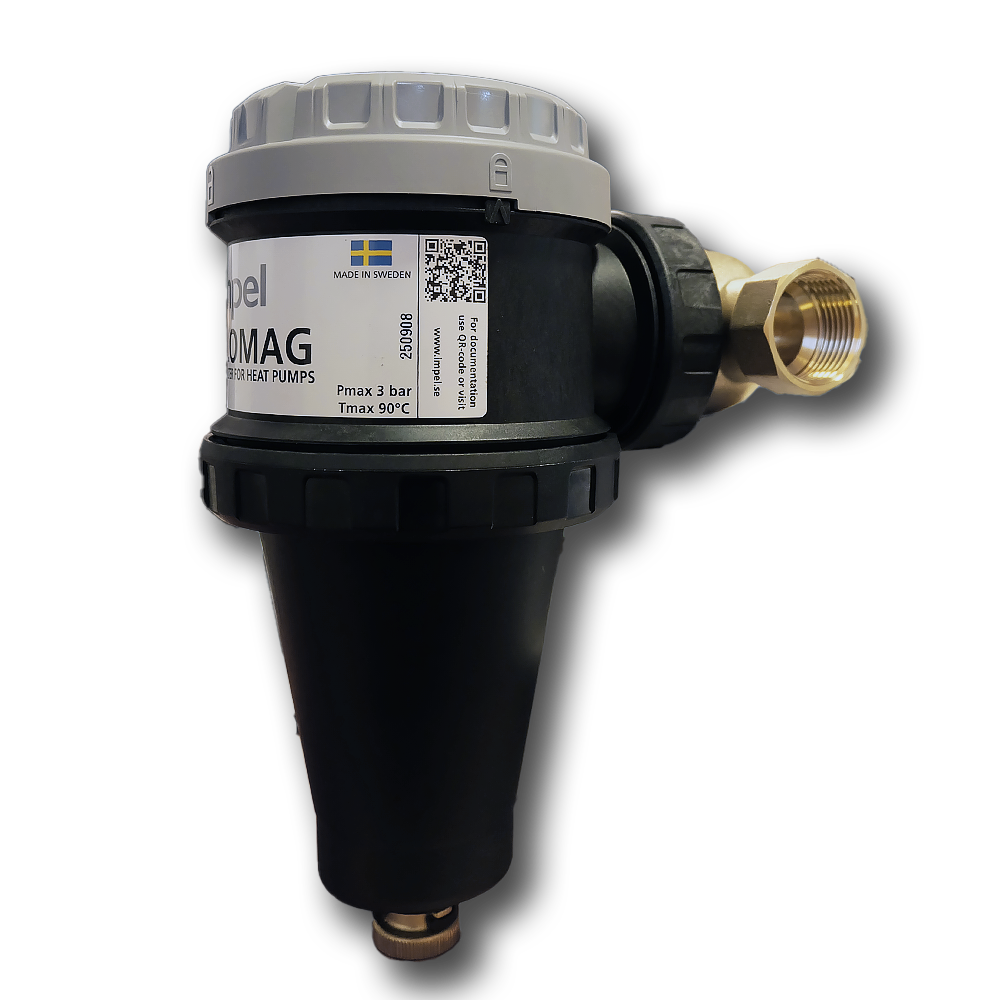

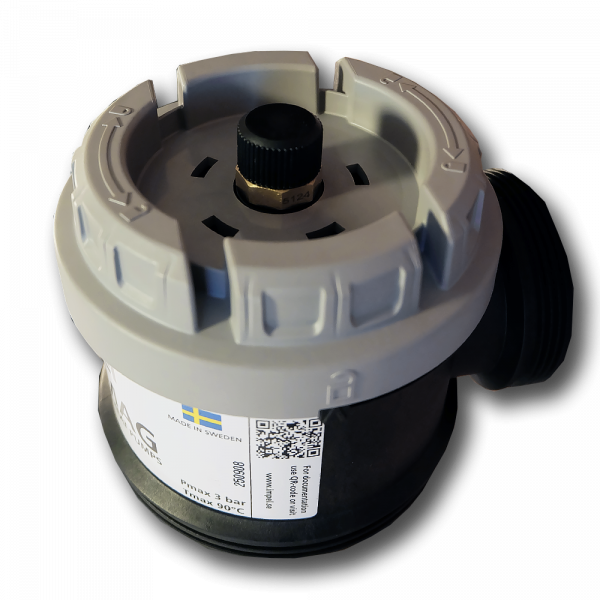

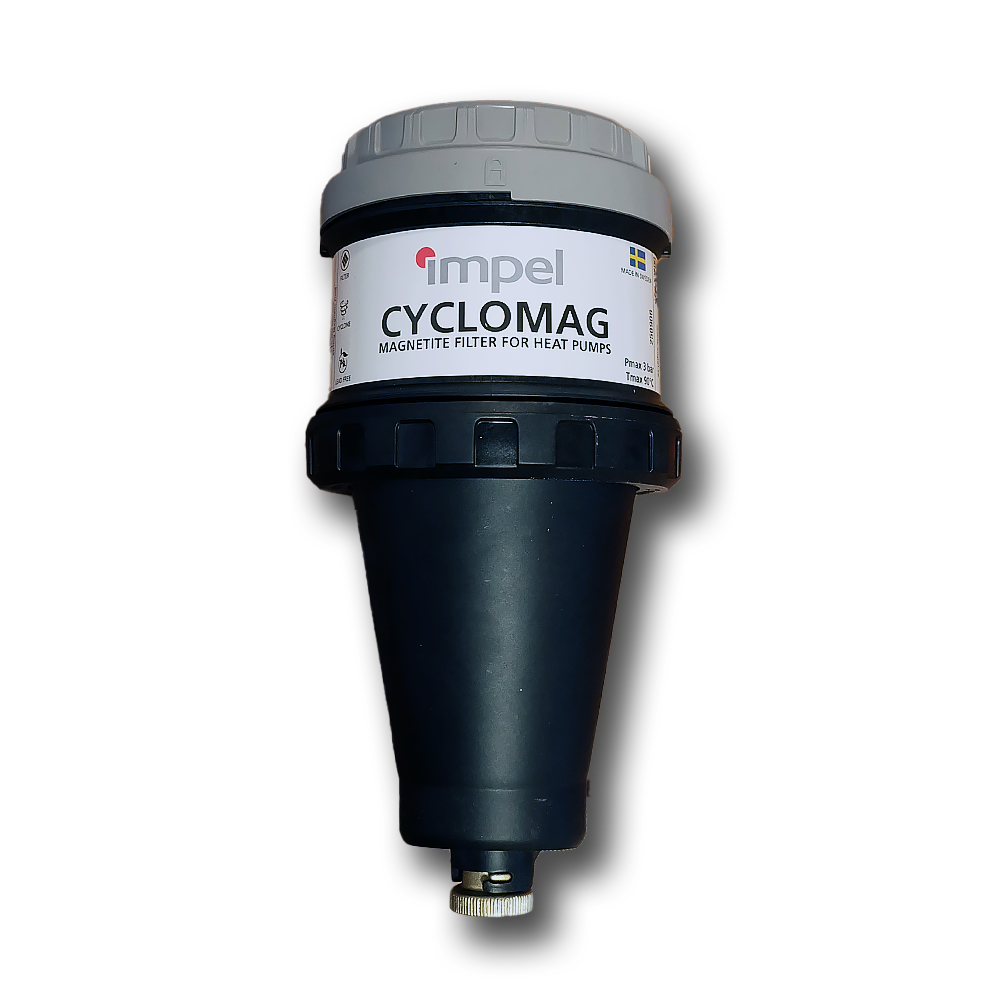

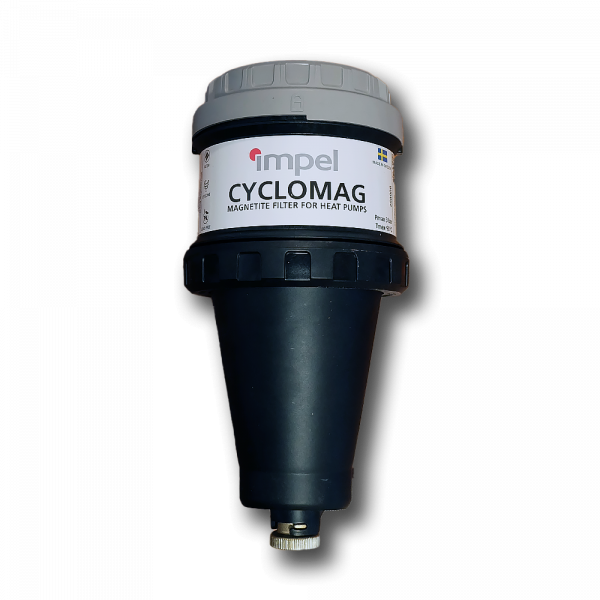

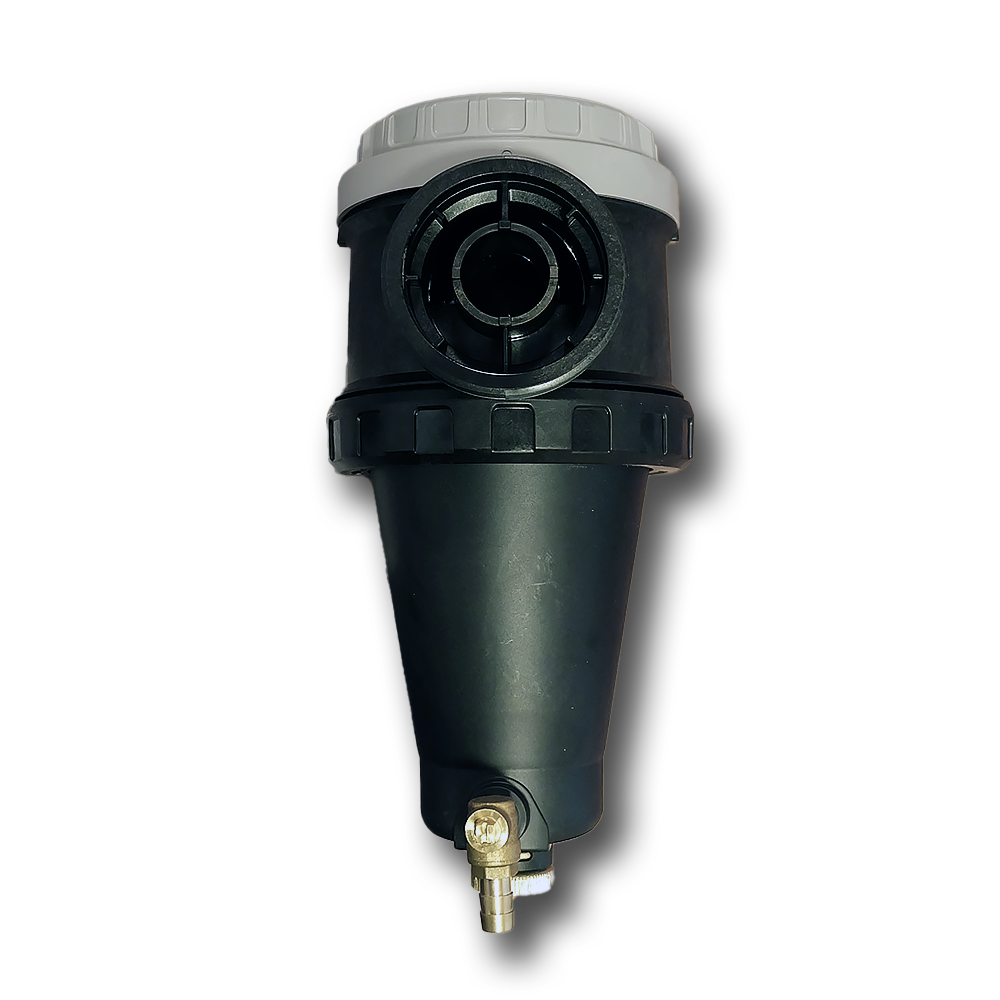

Impel Cyclomag Schlammabscheider



Der Impel CycloMAG ist ein leistungsstarker magnetischer Schlammabscheider für Heizsysteme und Wärmepumpen. Er entfernt zuverlässig magnetische und nichtmagnetische Schmutzpartikel, schützt Umwälzpumpen und verbessert die Effizienz des gesamten Systems.
Durch die integrierte Hydrozyklon-Technologie, das selbstreinigende Sieb und den starken Neodym-Magneten bietet er eine besonders hohe Abscheideleistung ohne Durchflussverluste.

Empfohlen wird der Einbau im Rücklauf, insbesondere bei Anlagen mit Stahlrohren, Heizkörpern oder Pufferspeichern. Das integrierte Absperrventil ermöglicht eine unkomplizierte, schnelle Wartung ohne Systementleerung.

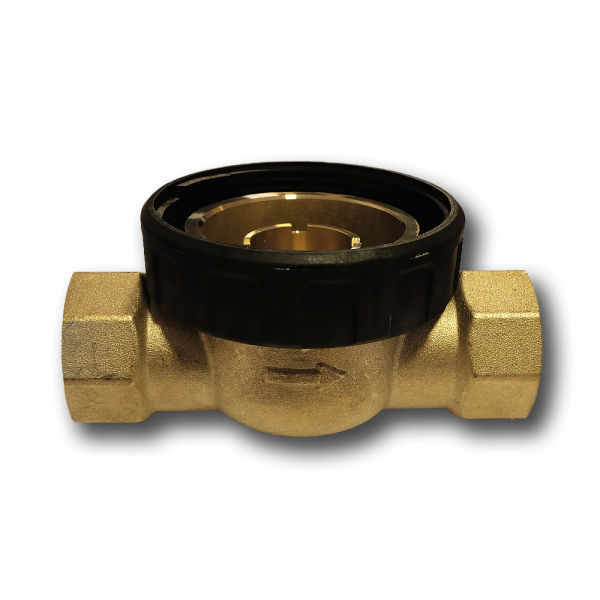

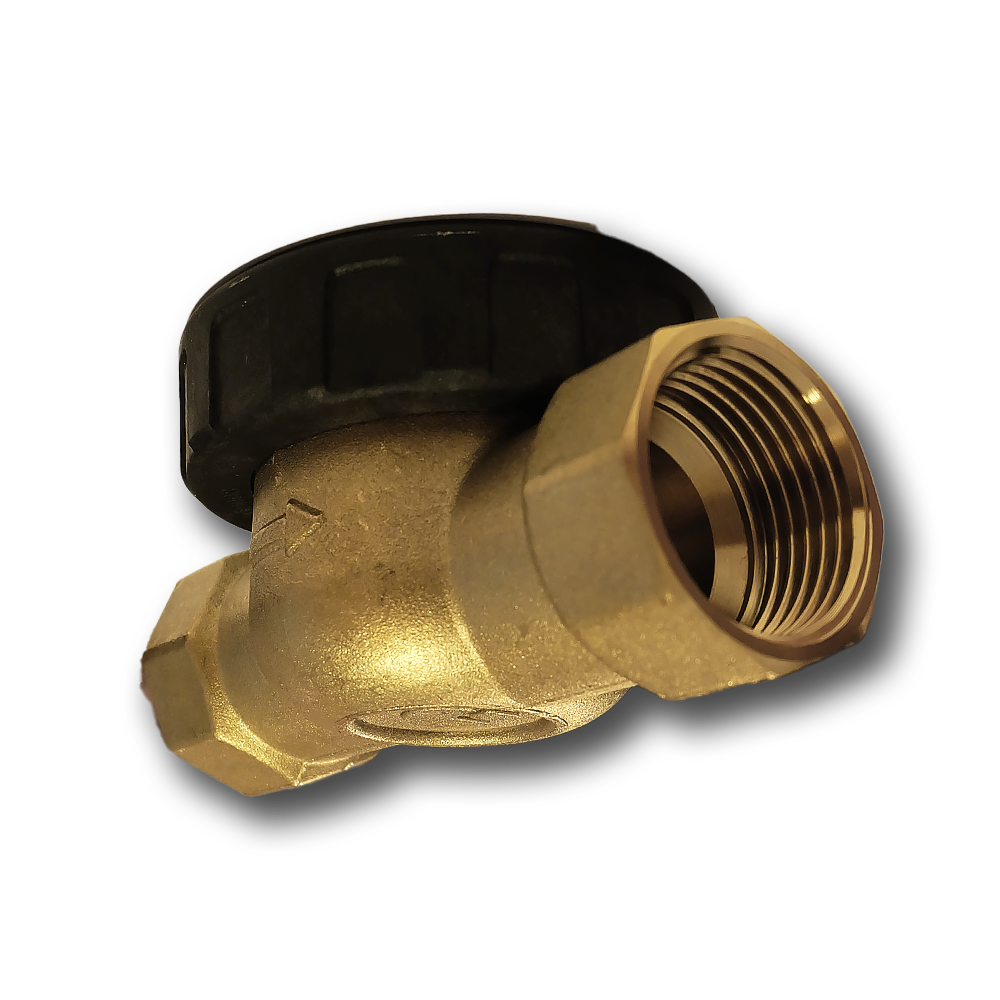

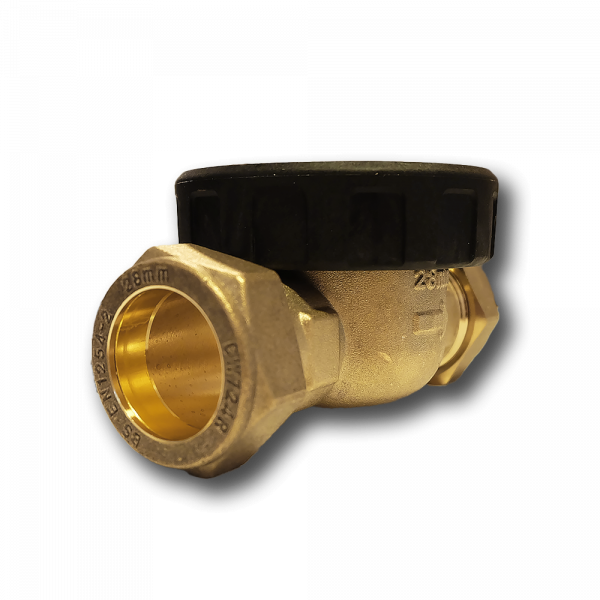

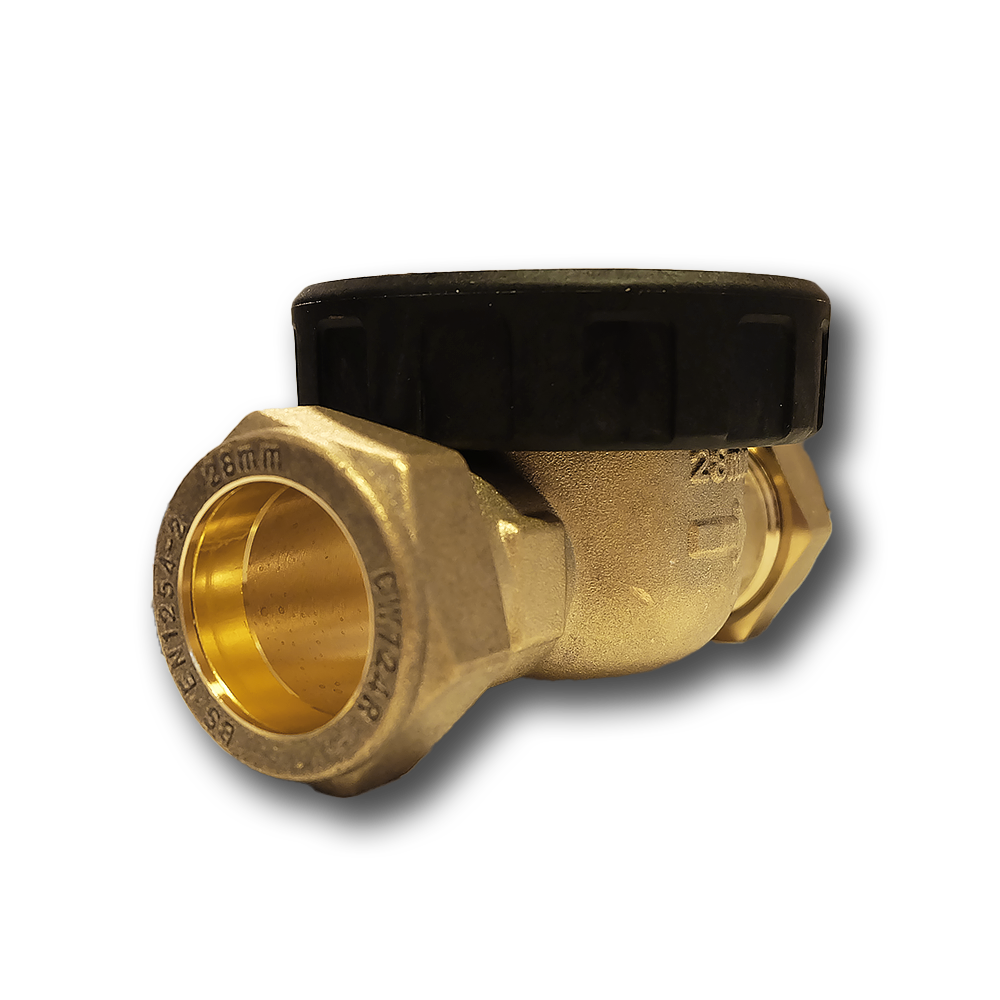

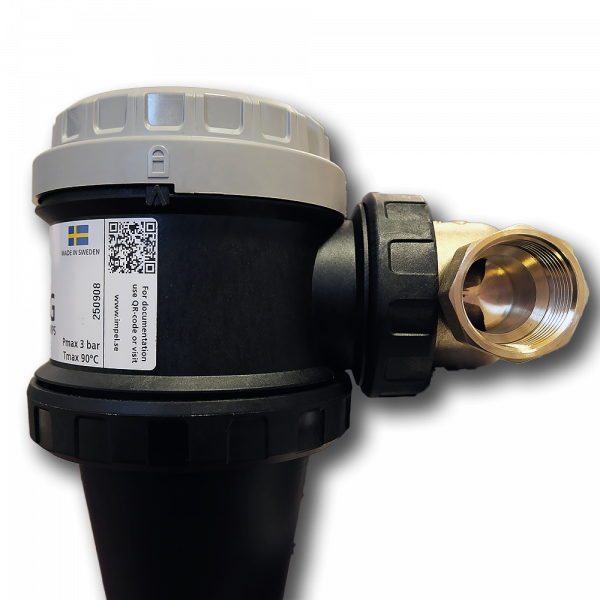

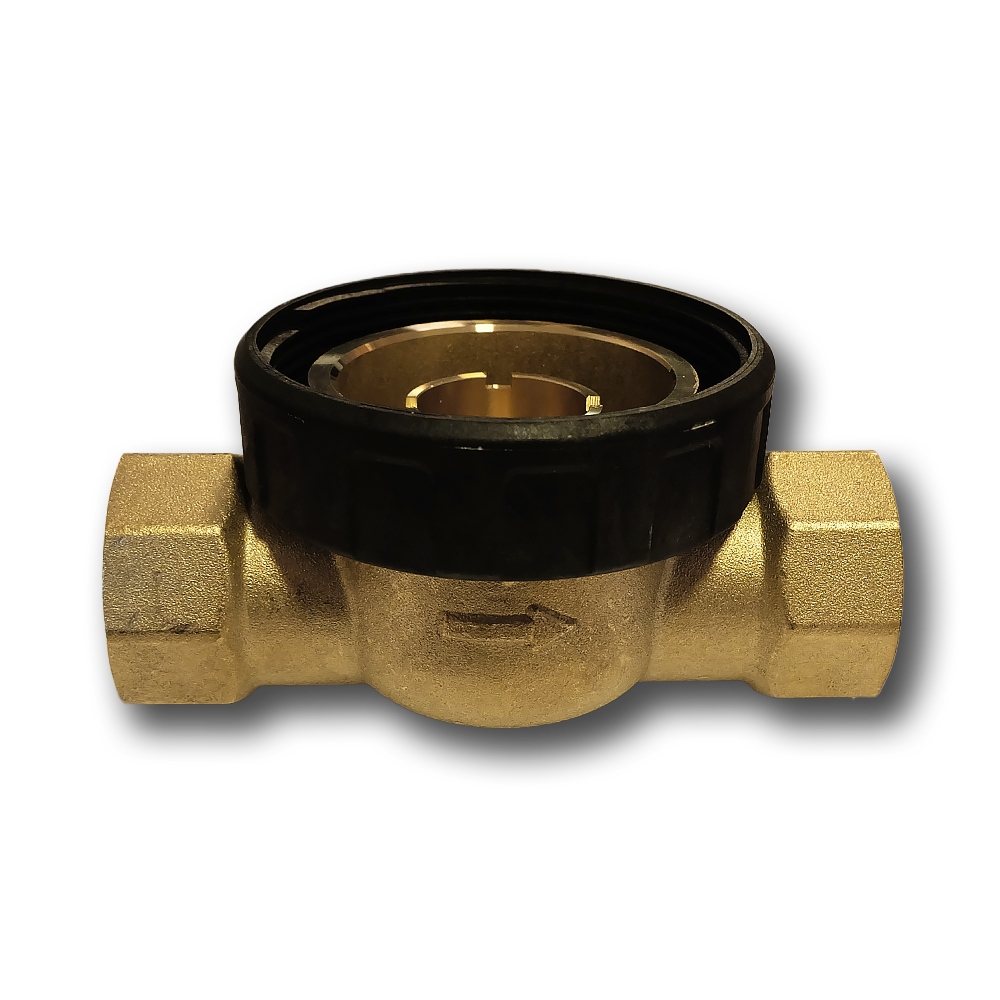

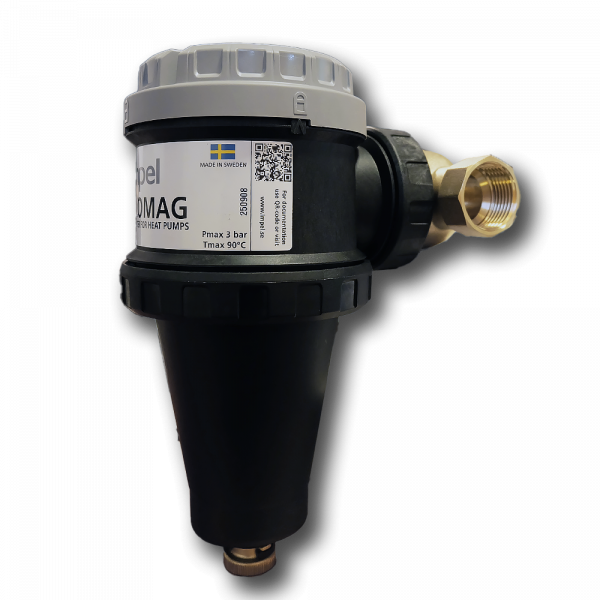

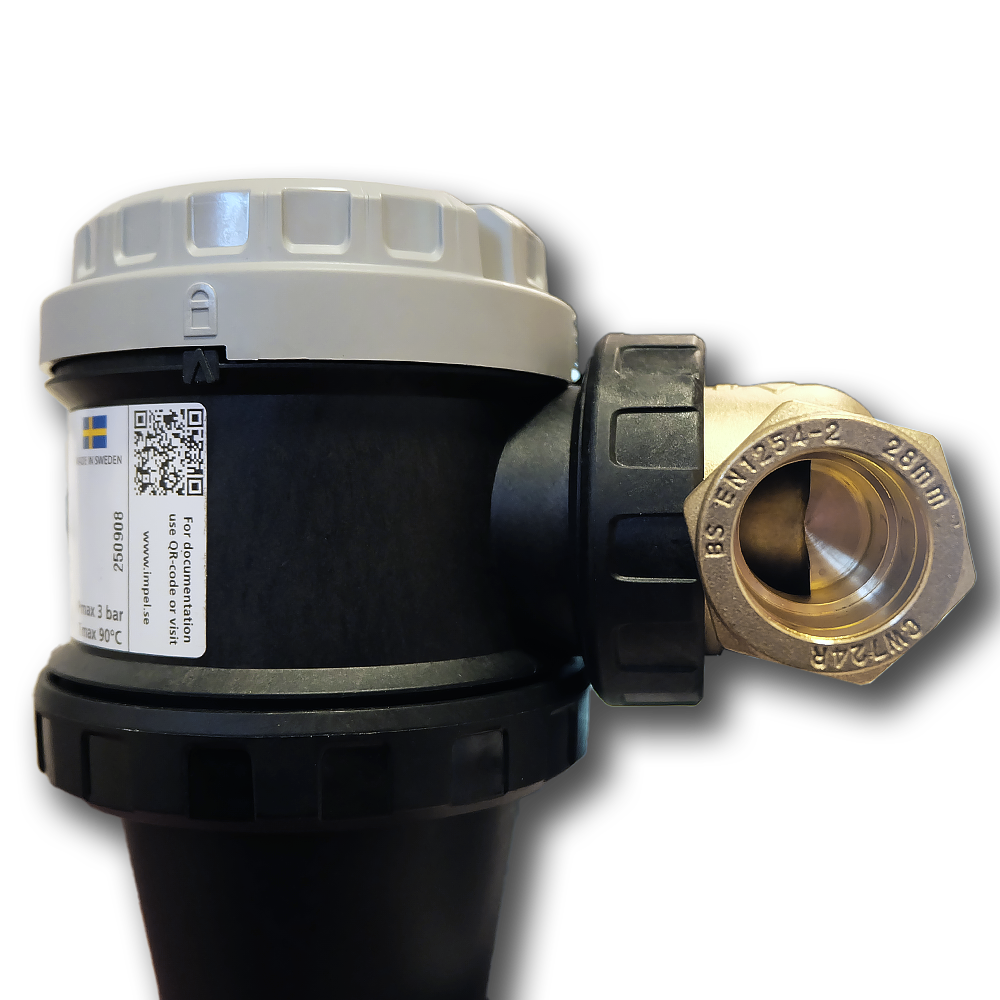

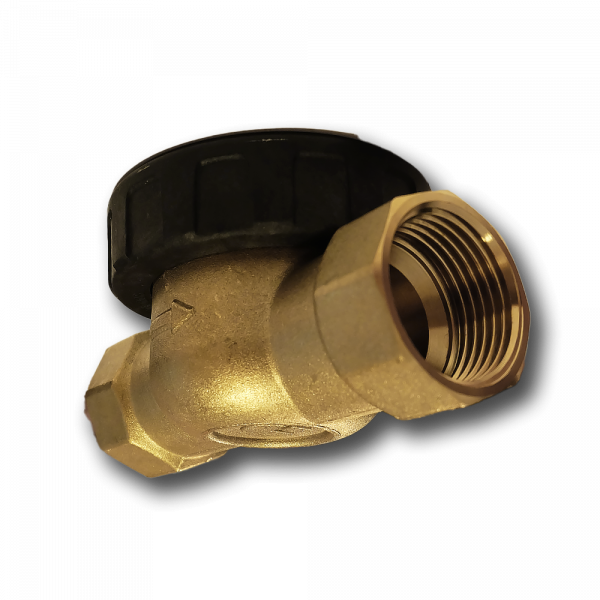

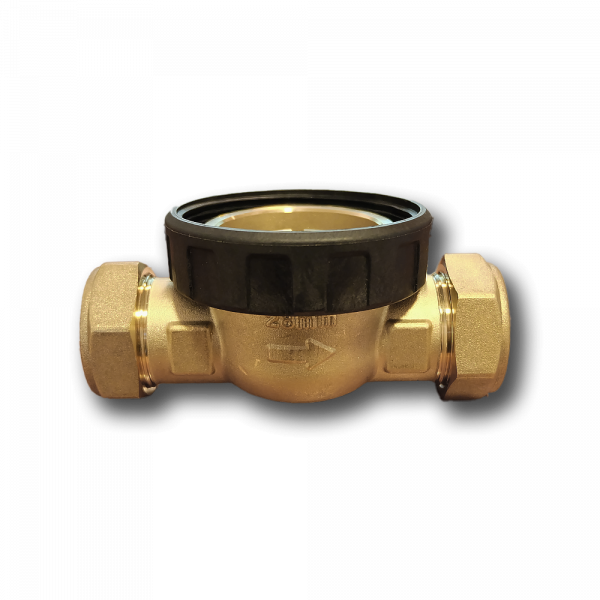

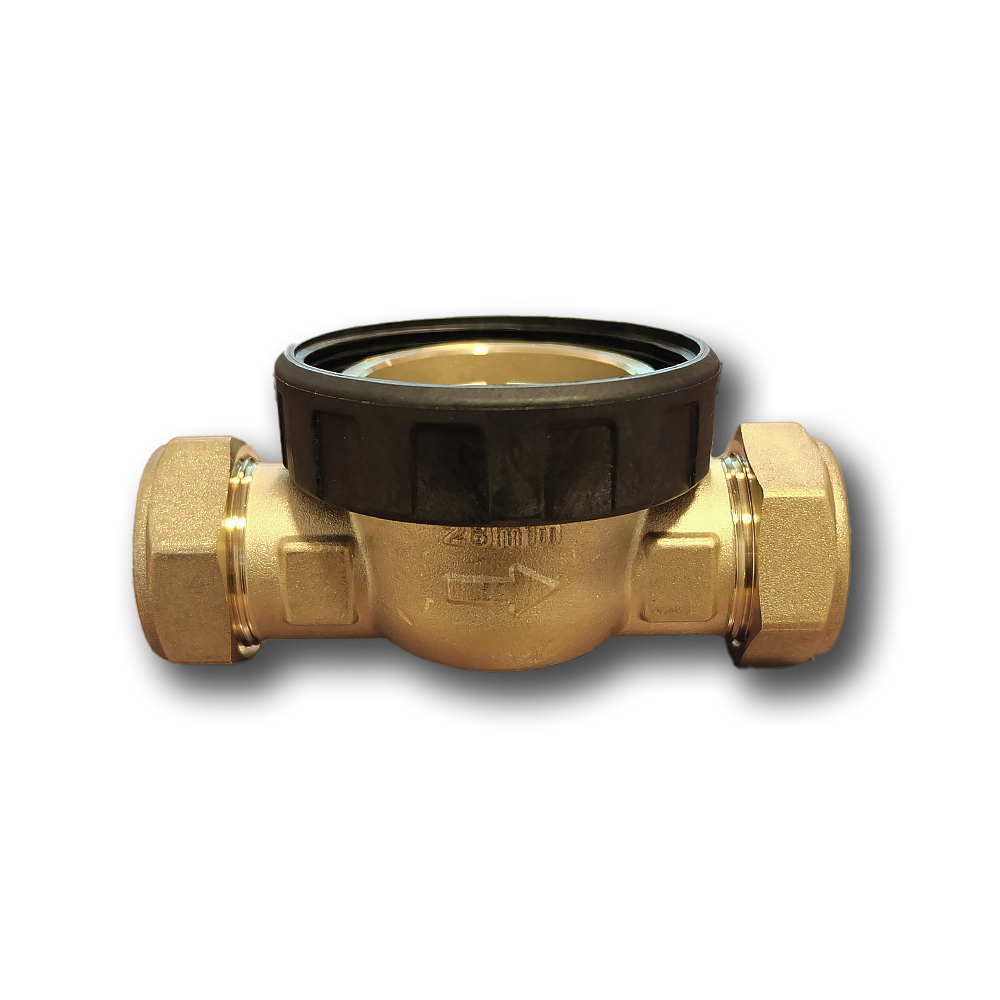

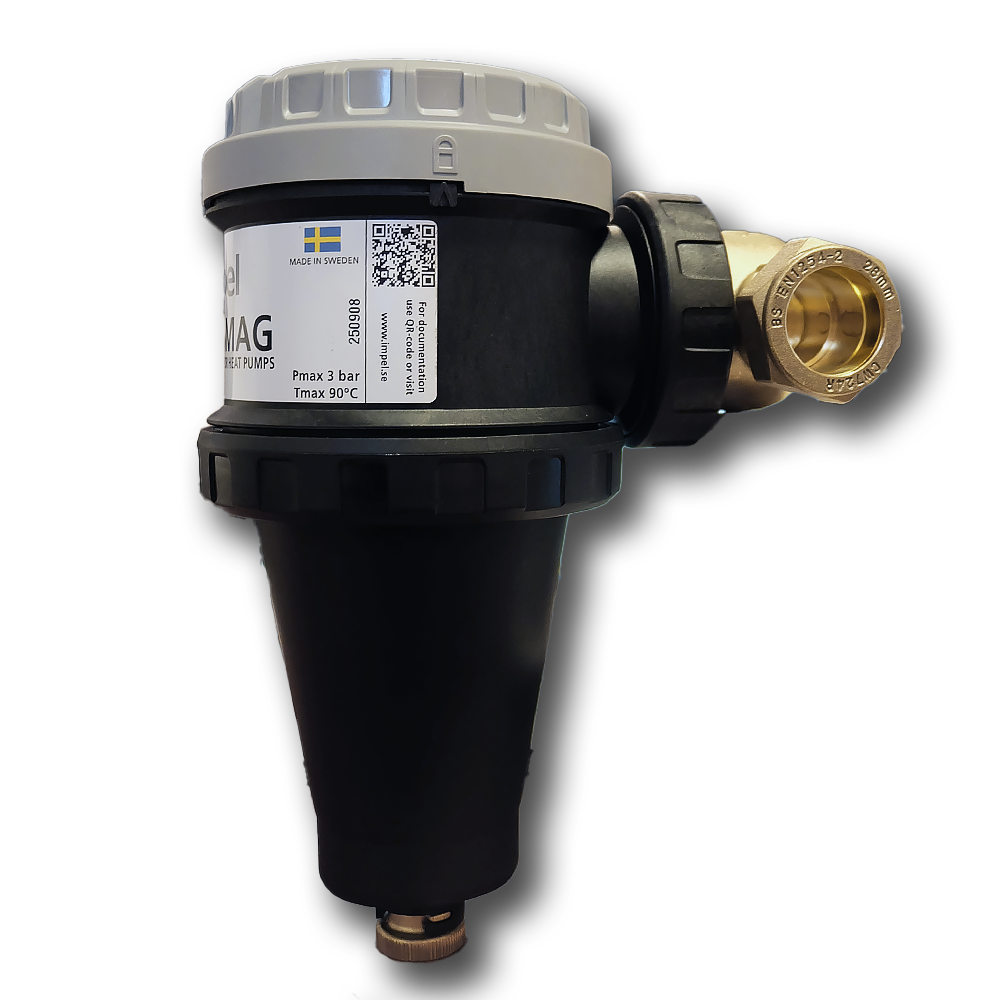

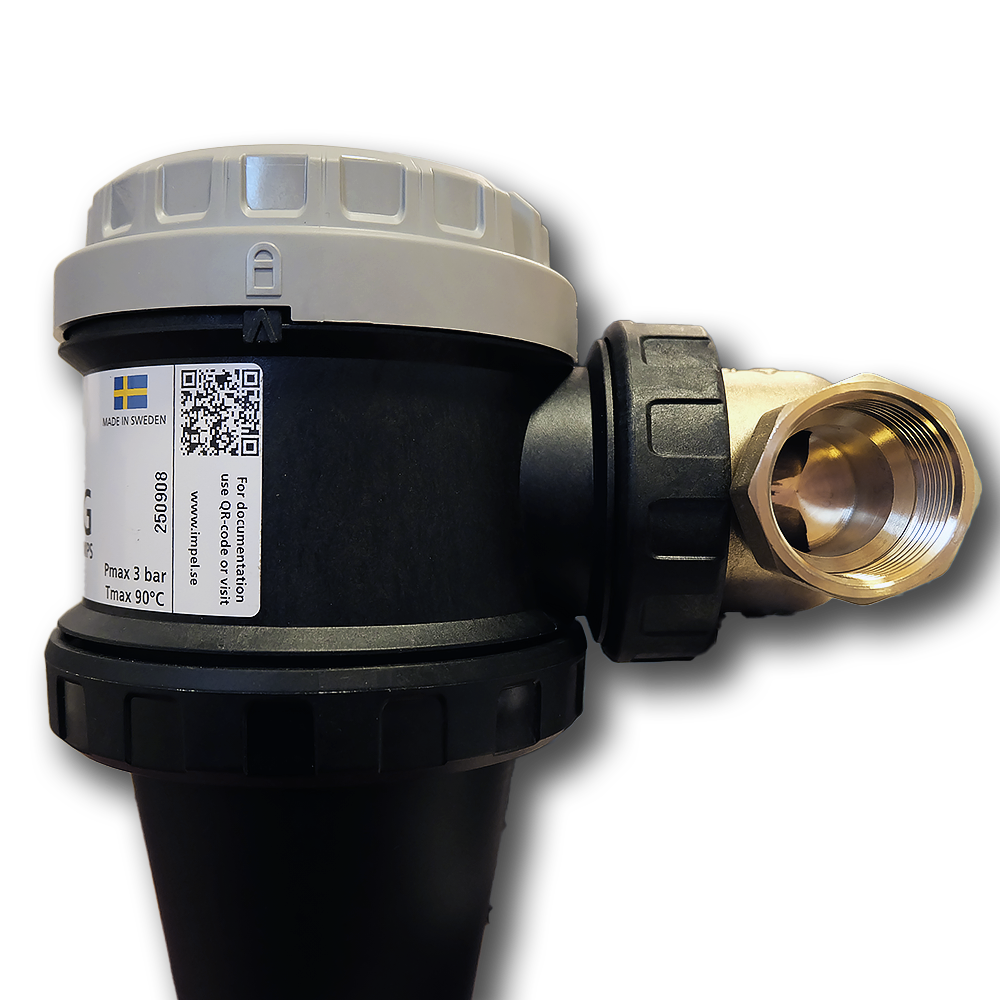

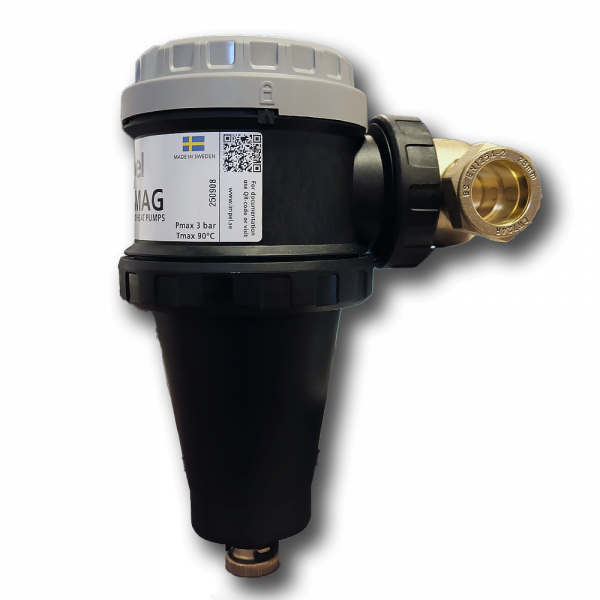

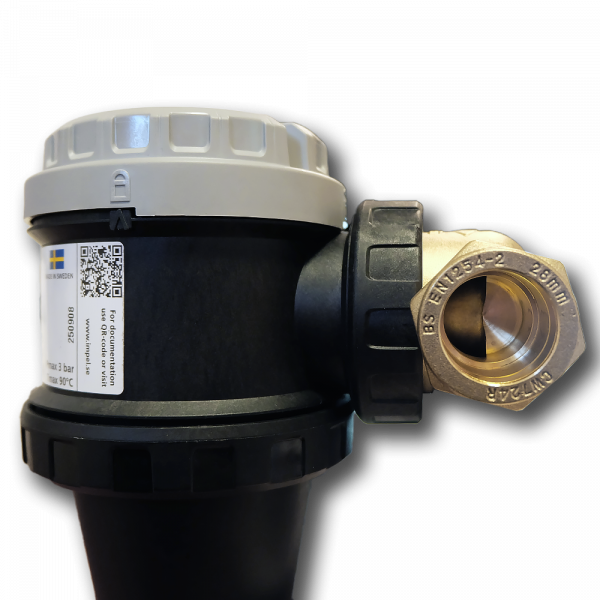

Je nach Variante verfügt der CycloMAG über 1" Innengewinde oder eine 28-mm-Quetschverschraubung, sodass er flexibel in unterschiedlich geführte Rohrleitungen integriert werden kann.

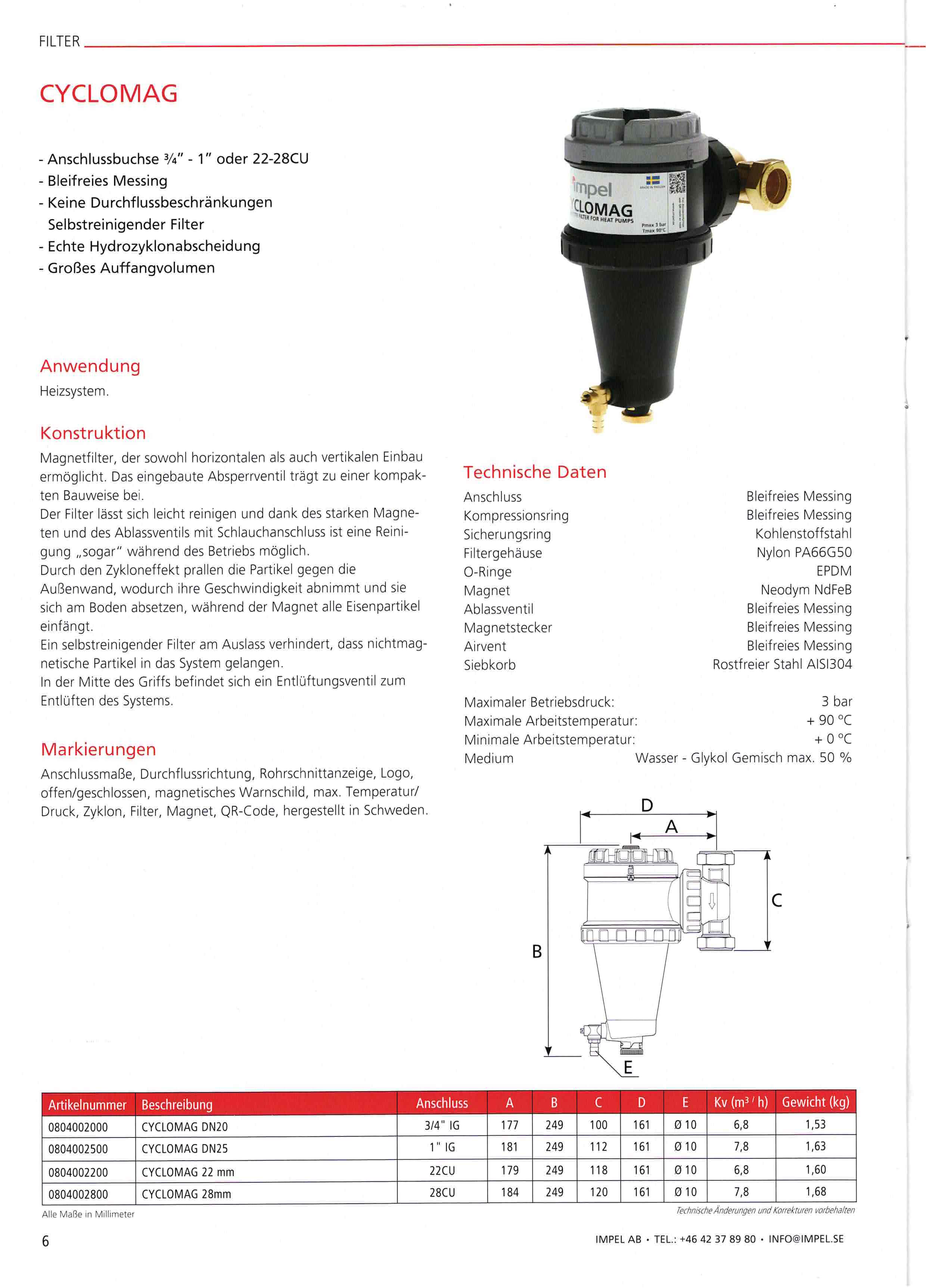

Technische Daten

Anschluss: 1" IG oder 28mm CU
Max. Temperatur: +90 °C
Max. Druck: 3 bar
Medium: Wasser / Wasser-Glykol bis 50 %

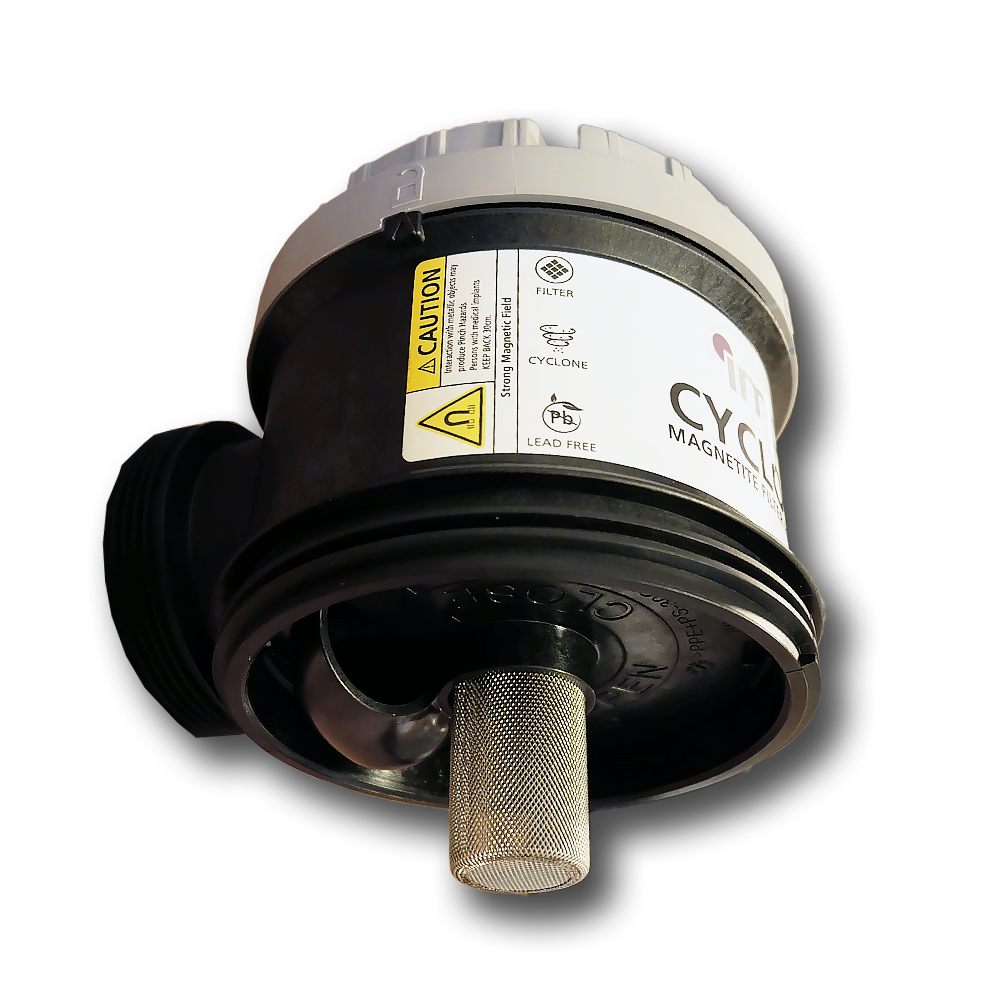

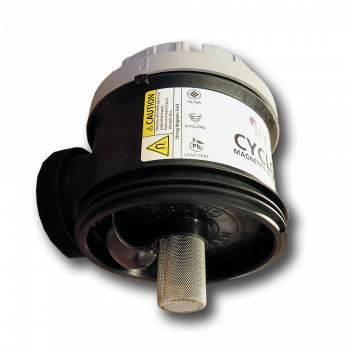

Selbstreinigendes Sieb & starker Magnetkern
Hochwertige Hydrozyklon-Abscheidung
Für horizontalen und vertikalen Einbau geeignet
Abmessungen, ca. Werte, BxTxH in mm: 120x185x250



Wirkprinzip

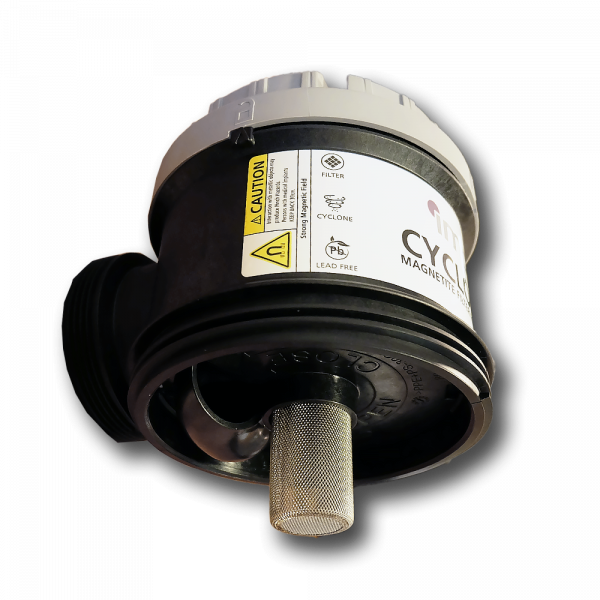

Der Wasserstrom wird über den Zyklonmechanismus verwirbelt, wodurch Schmutzpartikel nach außen gedrückt und abgebremst werden. Schwere Partikel setzen sich am Boden ab, ferromagnetische Partikel werden vom Magnetkern festgehalten. Das selbstreinigende Sieb am Ausgang verhindert das Weitertragen feinster Rückstände.

Reinigung

– Absperrventil betätigen (Filter isolieren)

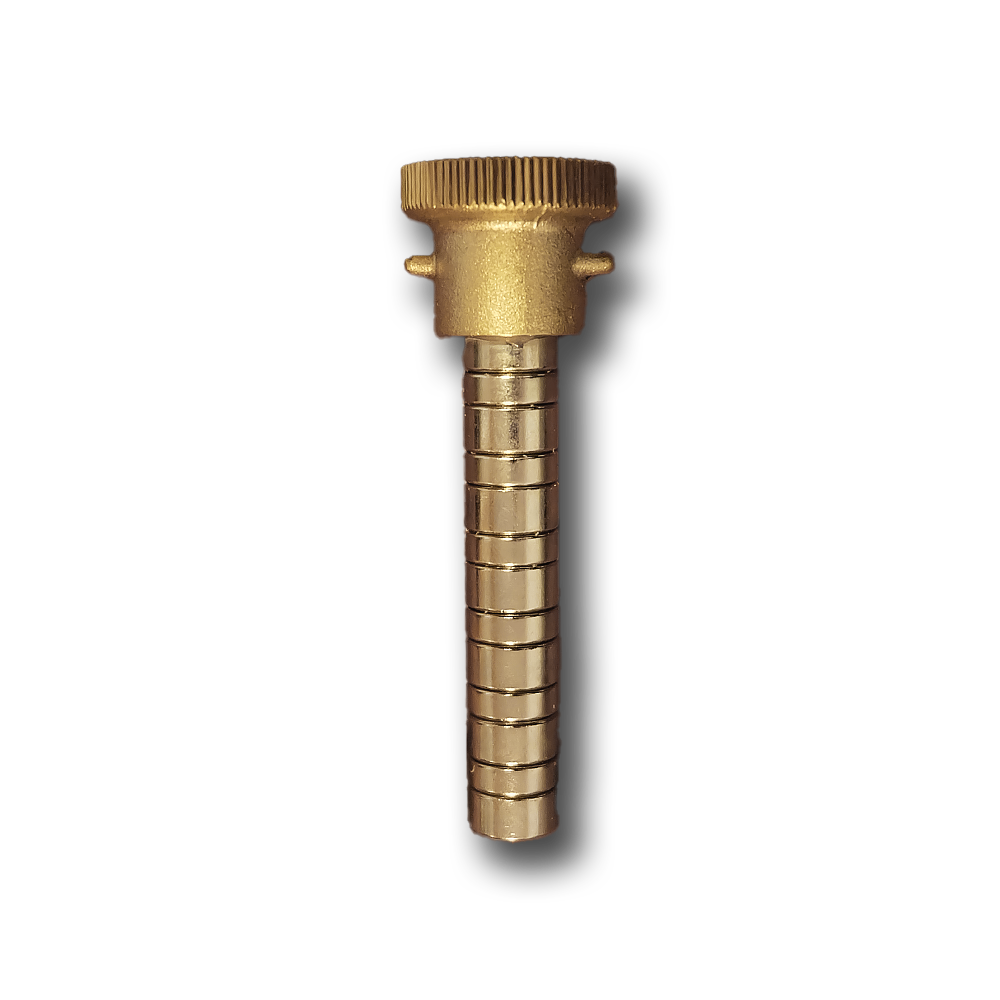

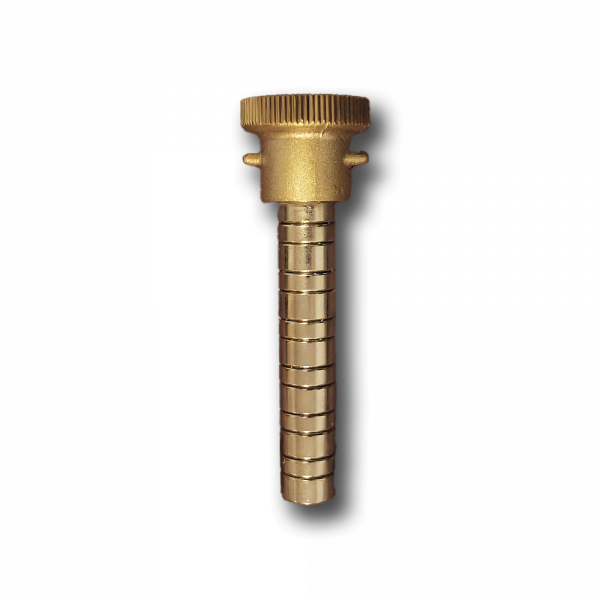

– Magnet entfernen, Partikel sinken ab

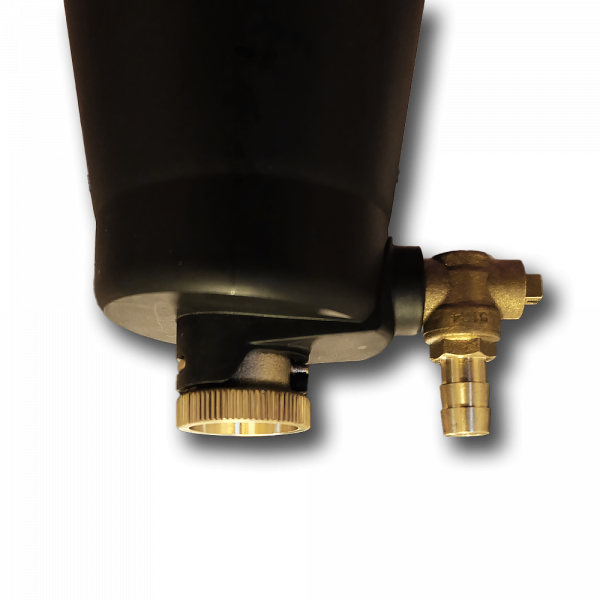

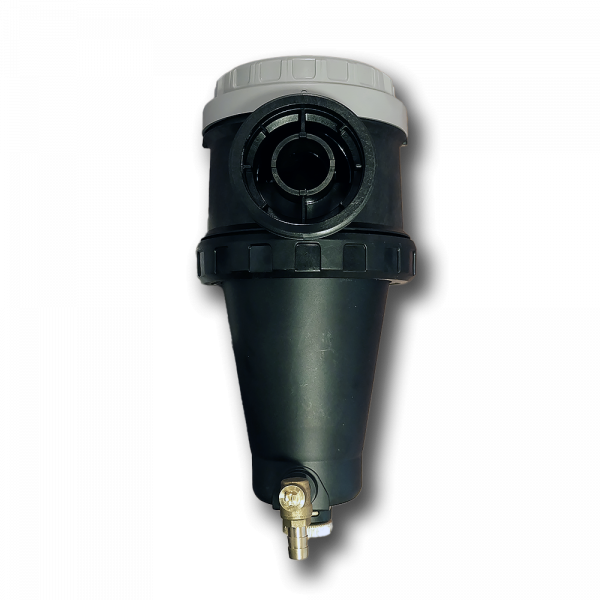

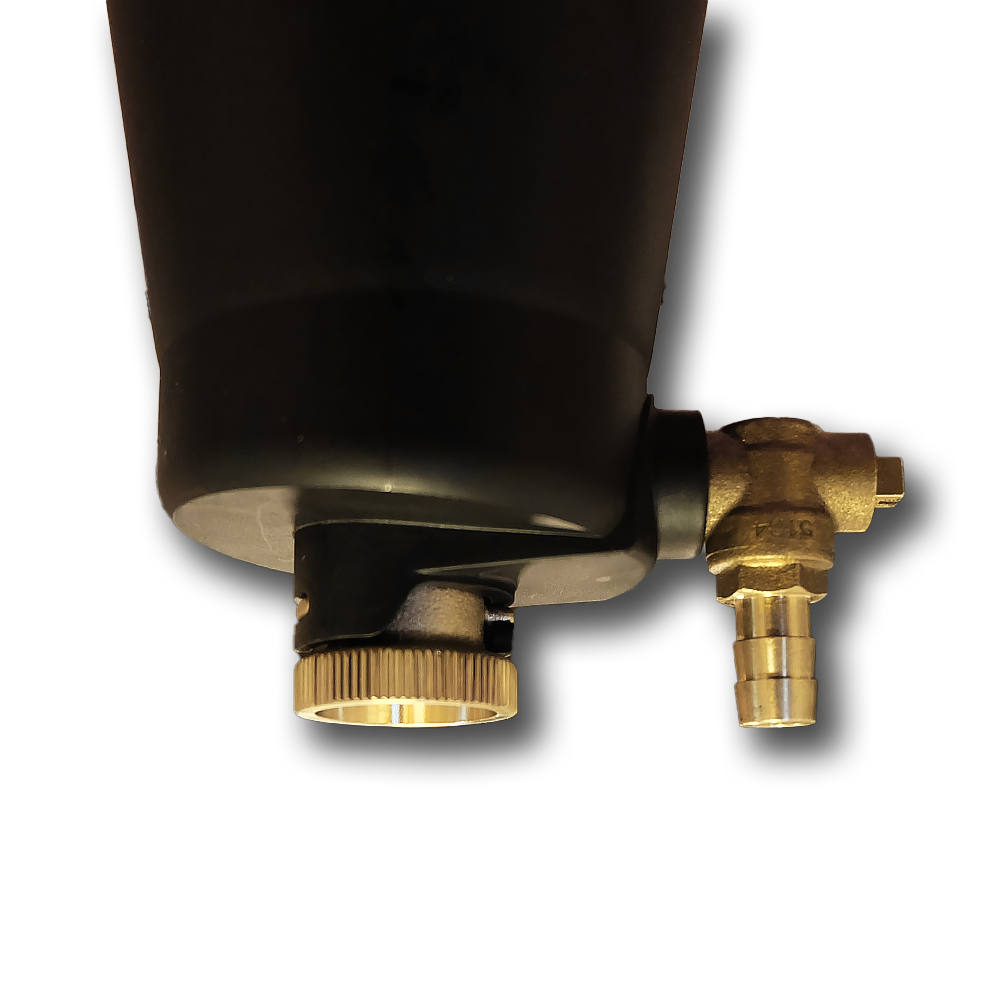

– Ablassventil öffnen und Schmutz ausspülen
– Ventil schließen, Magnet einsetzen, System wieder öffnen



Lieferumfang

• Schlammabscheider
