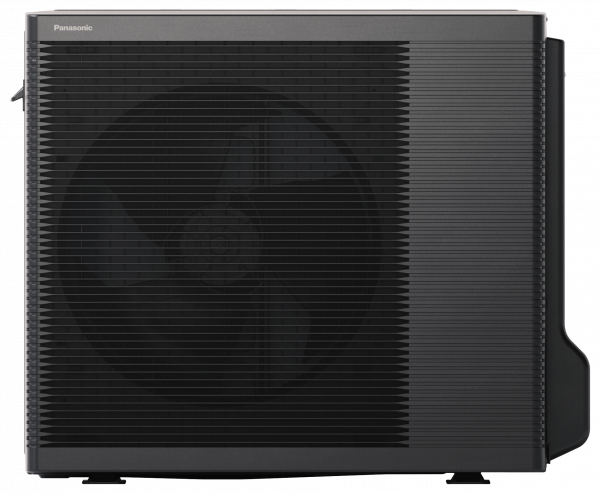

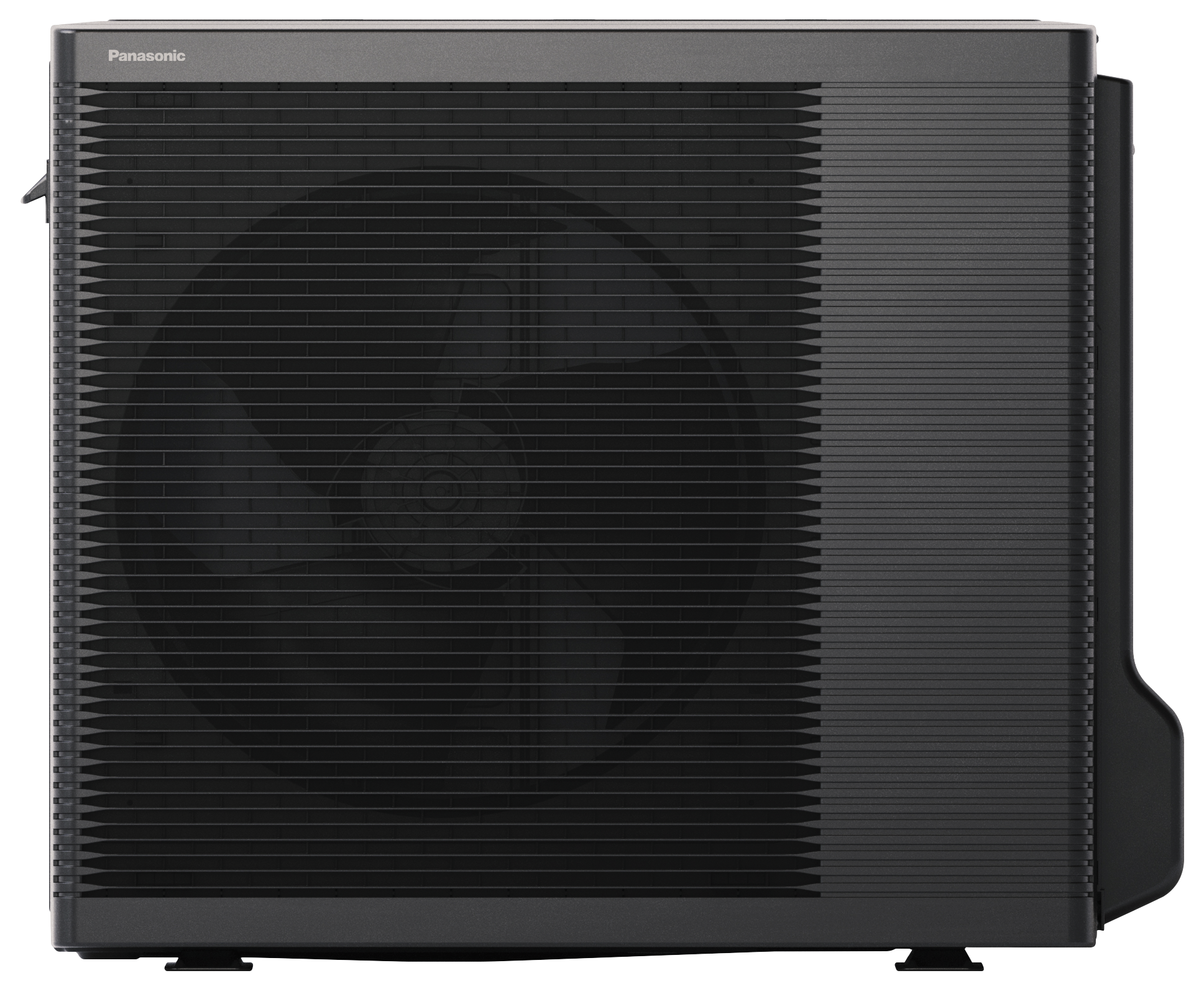

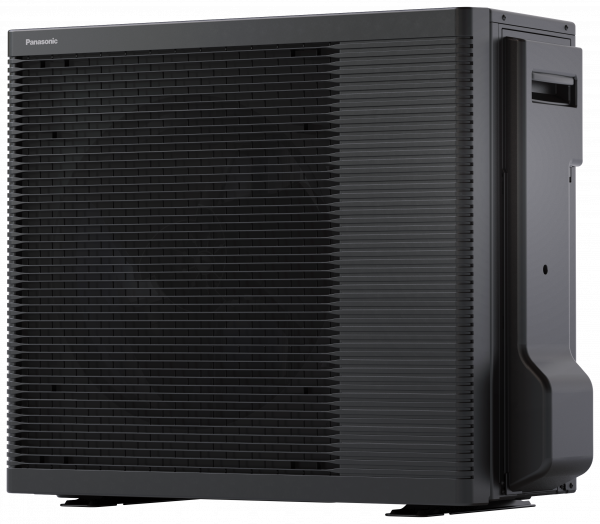

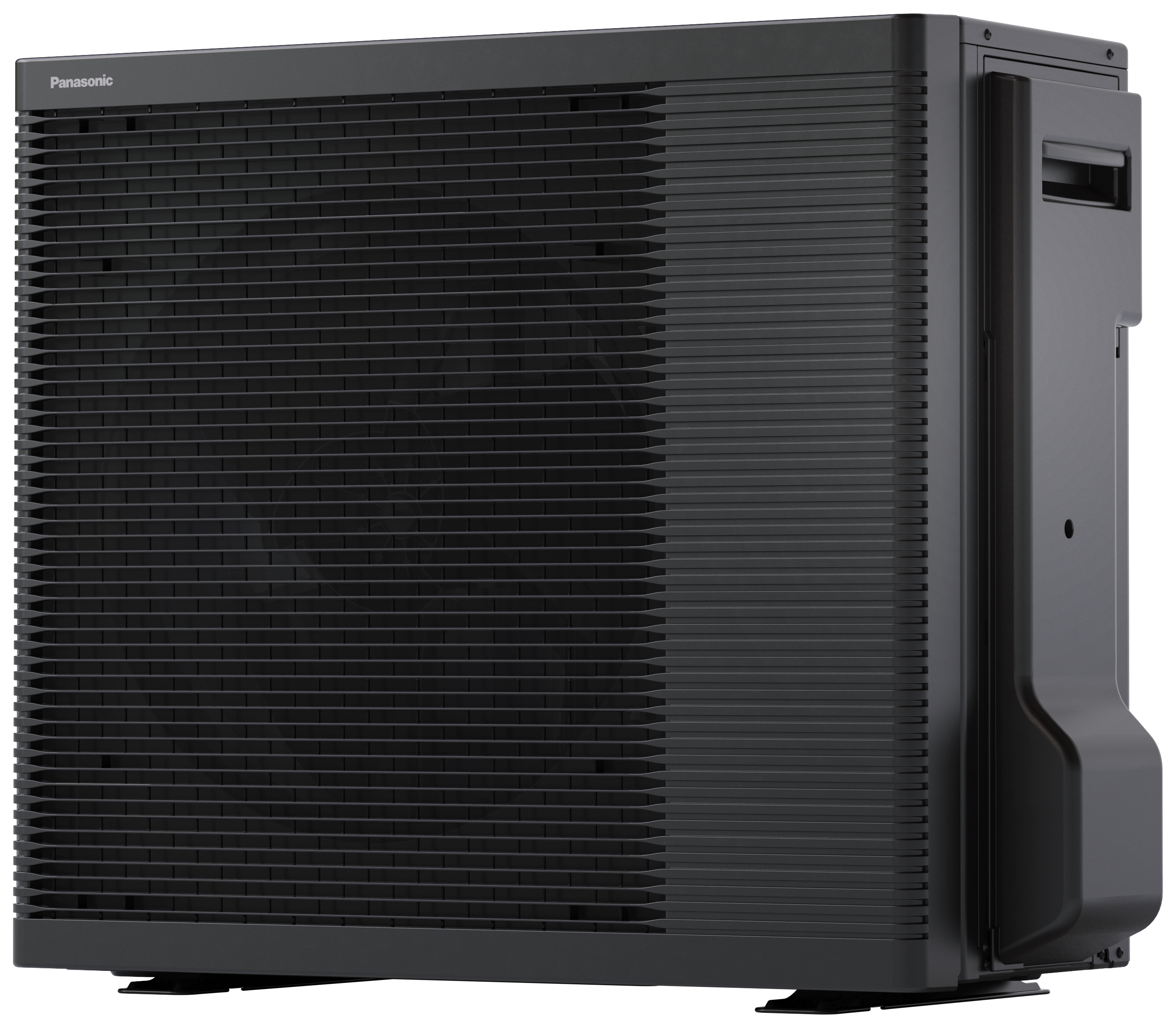

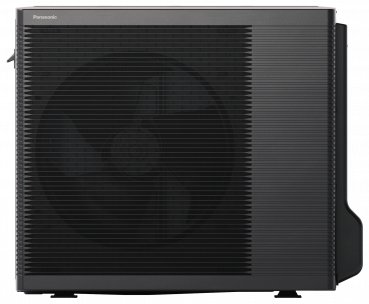

Panasonic WH-UDZ07KE5 Außengerät der K Serie
Kurzbeschreibung
Die im Jahr 2023 eingeführte K Serie zeichnet sich durch neues Design und verbesserte Funktionalität aus.
Die K Serie besteht aus einem Innen- und einem Außengerät, die kältetechnisch und elektrisch miteinander verbunden werden müssen.
Dieses Außengerät kann mit einem der folgenden Innengeräte verwendet werden:
- WH-SDC0309K3E5
- WH-ADC0309K3E5
- WH-ADC0309K3E5AN
Dieses Außengerät kann nicht alleine verwendet werden. Es muss immer ein Innengerät angeschlossen werden.
Technische Daten
| Parameter | Einheit | Wert |
|---|---|---|
| Schallleistungspegel Heizen | dB(A) | 56 |
| Abmessungen / Nettogewicht HxBxT | mm / kg | 795 x 875 x 380 / 55 |
| Vorgefüllte Kältemittelmenge (R32) / CO2-Äquivalent | kg / t | 1,3 / 0,878 |
| Leitungsanschlüssemm (Zoll) Flüssigkeitsl. / Heißgasl. | mm (Zoll) | 6,35 (1/4) / 15,88 (5/8) |
| Leitungslänge (min. – max.) / Höhenunterschied IG/AG (max.) | m/m | 3 – 40 (3 – 50) 4 / 30 |
| Vorgefüllte Leitungslänge / Zusätzliche Füllmenge | m / g/m | 10 / 25 |
| Außentemperatur-Grenzwerte (min./max.) Heizen | °C | -25 / +35 |
| Außentemperatur-Grenzwerte (min./max.) Kühlen | °C | +10 / +43 |
| Wasseraustrittstemperatur (min. / max.) Heizen | °C | 20 / 60 |
| Wasseraustrittstemperatur (min. / max.) Kühlen | °C | 5 / 20 |
Hinweise:
Schallleistungspegel des Außengeräts bei +7 °C Außentemperatur gemäß EU-Verordnungen 811/2013 und 813/2013 sowie EN12102-1:2017.
Einsatzbereich im Heizbetrieb bei Leitungslängen von 3 – 40 m bis -25 °C, bei Leitungslängen von 3 – 50 m bis -15 °C
Lieferumfang
- Panasonic WH-UDZ07KE5- Anleitung
Installation
Die kältetechnische Installation muss durch einen Kältetechniker erfolgen.Die elektrische Installation muss eine befähigte Person durchführen.
Hinweise
Bitte beachten Sie bei der Montage und Aufstellung die lokalen Gesetze. Insbesondere müssen die technischen Anschlussbedingungen des Netzbetreibers und die Aufstellbedingungen der Gemeinde beachtet werden. Das Gerät muss an Netzstrom (Wechselstrom, 230V) angeschlossen werden. Arbeiten am Netzstrom sind gefährlich und sollten nur von Fachleuten durchgeführt werden.
Die Inbetriebnahme der Wärmepumpe muß durch einen zertifizierten Betrieb erfolgen.Es werden keine Kältemittel- oder Stromleitungen mitgeliefert.
ChemKlimaschutzV, § 9 Inverkehrbringen, Verkauf und Kauf fluorierter Treibhausgase:
(3) Einrichtungen gemäß Artikel 11 Absatz 5 der Verordnung (EU) Nr. 517/2014 dürfen nur an Endverbraucher verkauft werden, die dem Verkäufer schriftlich nachweisen, dass die Installation der Einrichtung durch ein Unternehmen erfolgt, das ein Unternehmenszertifikat nach § 6 Absatz 1 vorweisen kann.
Gerne unterstützen wir Sie bei der Installation der Wärmepumpe.
Das in der Wärmepumpe eingesetzte Kältemittel ist R32. R32 hat ein Ozonabbaupotential von 0 (ODP=0). D.h. es ist unschädlich für die Ozonschicht.
Das Treibhauspotential von R32 beträgt 675 (GWP=675).
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Diese Anlage enthält Kältemittel mit einem GWP gleich 675. Somit hätte ein Austreten von 1 kg dieses Kältemittels 675-Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
