Panasonic WH-WXG09ME8 Außengerät der M Serie - B-Ware / Lamellen verbogen

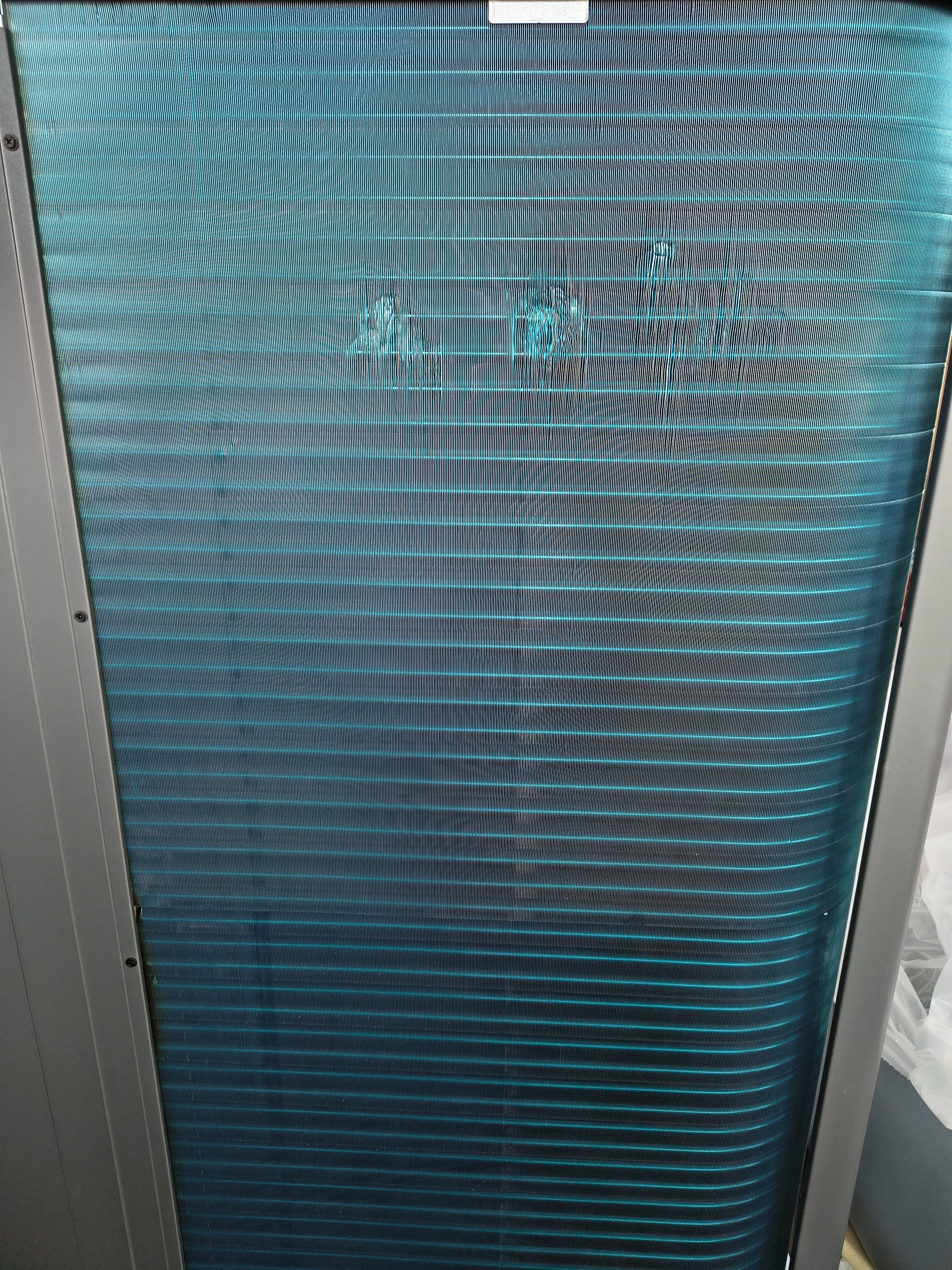

Hinweis: Bei diesem Gerät sind einige Lamellen am Wärmetauscher leicht verbogen (siehe Bilder). Die Funktion des Geräts wird dadurch nicht beeinträchtigt. Es ist nur 1 Gerät vorhanden.

Kurzbeschreibung

Die im Jahr 2024 eingeführte M Serie zeichnet sich durch neues Design und verbesserte Funktionalität aus.
Die M Serie besteht aus einem Innen- und einem Außengerät. Es besteht die Möglichkeit ein Innengerät mit integriertem Trinkwasserspeicher oder nur eine Reglerbox anzuschliessen.
Für Sonderanwendungen kann dieses Außengerät nur mit einem Bedienteil ausgestattet werden.

Dieses Außengerät kann mit einem der folgenden Innengeräten verwendet werden:

• WH-ADC0316M9E8AN2: Kombihydromodul mit 185l Trinkwasserspeicher mit 9kW Heizstab, ermöglicht den Einbau der Zusatzplatine CZ-NS6P
• WH-ADC0316M9E8AN3: Kombihydromodul mit 260l Trinkwasserspeicher mit 9kW Heizstab, ermöglicht den Einbau der Zusatzplatine CZ-NS6P
• WH-SDC0316M9E8: Hydromodul mit 9kW Heizstab, ermöglicht den Einbau der Zusatzplatine CZ-NS6P
• WH-CME8: Reglermodul ermöglicht den Einbau der Zusatzplatine CZ-NS7P
• CZ-RTW2TAW1C: Remote Controller mit integriertem Wifi-Adapter für M-Generation. Notwendig, wenn kein anderes Innengerät gewählt wird. Kein Einbau der Zusatzplatine CZ-NS6P oder CZ-NS7P möglich.


Das Wichtigste auf einen Blick (Information bezieht sich auf ein Set aus Innen- und Außengerät)

• Wasseraustritt bis zu 75°C und bis zu -15°C im Freien
• Leiser Betrieb: Nur 29dB(A) Schalldruck in 5 m*
• Zuverlässige Außengeräte mit Panasonic-Kompressor, die bis zu -28°C im Freien arbeiten
• T-CAP-Technologie: Aufrechterhaltung der Heizleistung bis zu -20°C
• Inklusive Panasonic Comfort Cloud App und Aquarea Service Cloud
• 2 CN-CNT-Anschlüsse
• Hydraulische Verbindung zwischen Innen- und Außenbereich
• Wartungsfreier 185-Liter-Tank aus Inox-Edelstahl
• All-in-One-Lösung mit einer Grundfläche von 599 x 602 mm reduziert den Platzbedarf im Innenbereich
• Kein Puffertank erforderlich, was Platz, Kosten und Installationszeit spart
• U-Vacua™ Isolierpaneel für höhere Effizienz des Tanks
• Erhältlich mit eingebauter Fremdstromanode

* Schalldruckberechnung für WH-WXG12ME5, freistehend, A +7°C, W 35°C im Quite-Modus 3.


Highlights der Generation M

• Platinen im Außengerät sind jetzt in einem eigenem Gehäuse untergebracht und damit vor Witterungseinflüssen geschützt.
• Anti Stick mode: Komponenten, die sich bei längerem Stand "festkleben" könnten, wie z.B. die Umwälzpumpe, werden wöchentlich kurz eingeschalten um diesem "Festkleben" entgegen zu wirken. Diese Funktion wirkt auf:
  • alle Umwälzpumpen: Haupt-, Zusatz-, Pool-, Heizkreis Zone1 und Zone2-, Solarpumpe
  • 3 Wege Ventil, 2 Wege Ventil, Mischventil Zone 1 und 2
• Konfigurierbarer Effizienzmodus: Während der Anlaufpase kann die Zeit in der die Wärmepumpe die Leistung stufeweise steigert, konfiguriert werden.
• Cloud cascade edge: Eine massive Verbesserung des Kaskaden Managers für Kaskaden mit bis zu 300kW Leistung.
• Kaskade kann freier konfigurert werden. Es kann gleichzeitig die Heizung und Warmwasser bedient werden.
• Verbindung Innen- und Außengerät sind nur durch Signalleitungen verbunden. Damit ist eine externe Stromversorgung für das Außengerät nötig/möglich. Z.B. wichtig für unsere schweizer Kunden.
• Das Innengerät ist jetzt hydraulisch in Reihe eingebunden. Es ist möglich Zusatzheizstäbe beliebiger Leistung einzusetzen. Damit sind die Zusatzheizungen/Heizstäbe auch von extern steuerbar.
• Anschluss einer Zirkulationspumpe ist möglich. Dadurch erhöhter Warmwasserkomfort im Betrieb und die Möglichkeit die Warmwasserleitungen während der Legionellenschaltung zu reinigen.



Hauptkomponenten des Außengeräts

• Kältekreis: der Kältekreis ist im Außengerät abgeschlossen. Alle Komponenten sind verbaut. Ein Kältetechniker ist nicht notwendig.
• Scroll-Verdichter: Der im Kältekreis eingebaute Scroll-Verdichter ist eine Panasonic Entwicklung
• Umwälzpumpe: eine Umwälzpumpe für das Heizungswasser ist verbaut. Diese reicht in der Regel für die meisten Anwendungen aus.
• Digitales Manometer: Damit ist eine Fernauslesung des Wasserdrucks möglich. Ein manuelles Manometer kannim Gebäude installiert werden.
• Volumenstromsensor: Mit dem Volumenstromsensor misst die Wärmepumpe die Menge des Heizungswassers, welche aktuell durch die Wärmepumpe fliesst.
• Überdruckventil: Das integrierte Überdruckventil öffnet bei 3 bar Wasserdruck.
• Mikroblasenabscheider: Entlüftet das Heizungswasser und verhindert Gastransport in die Heizungsanlage. Im Haus befindliche Entlüfter müssen im Betrieb geschlossen sein. Weitere mikroblasenabscheider sind nicht zulässig.
• Schlammabscheider: Dieser mit einem Magneten ausgestattete Schlammabscheider reinigt das Heizungswasser bevor dieses in die Umwälzpumpe gelangt.
• Außentemperatursensor: Misst die Außentemperatur an der Rückseite der Wärmepumpe.
• Stromanschluss: Die Versorgung des Außengerätes mit 400V, 3 Phasen, erfolgt am Außengerät. Ein RCD ist vorhanden.
• Schnittstellen: 3 Wege Ventil, Innengerät, Boiler contact (Bivalenzschalter), Remote Controller, CN-CNT, Boilertemperaturfühler



Förderung
Für diese Wärmepumpe ist eine Förderung nach KfW (bis zu 70%) möglich. Die Details erhalten Sie bei der KfW, Ihrem EEE (Energieeffizienzexperten) und/oder bei uns.
Bitte beachten Sie, daß die Förderung nur für bestimmte Kombinationen aus Innen- und Außengerät angeboten wird. Der Förderantrag muss in der Regel vor dem Kauf gestellt werden.


Technische Daten



T-CAP stand-alone outdoor M Series 3 Phasen · R290
			9 kW
Outdoor unit			WH-WXG09ME8
Steuermodul			CZ-RTW2TAW1C oder WH-CME8
Heizleistung (A +7°C, W 35°C)		kW	9
COP (A +7°C, W 35°C)			5,23
Heizleistung (A +7°C, W 55°C)		kW	9
COP (A +7°C, W 55°C)			3,24
Heizleistung (A +2°C, W 35°C)		kW	9
COP (A +2°C, W 35°C)			3,81
Heizleistung (A +2°C, W 55°C)		kW	9
COP (A +2°C, W 55°C)			2,54
Heizleistung (A -7°C, W 35°C)		kW	9
COP (A -7°C, W 35°C)			3,45
Heizleistung (A -7°C, W 55°C)		kW	9
COP (A -7°C, W 55°C)			2,35
Heizung durchschnittliches Klima. Saisonale Energieeffizienz (W 35°C / W 55°C)		SCOP	4,96 / 3,57
Heizung durchschnittliches Klima. Saisonale Energieeffizienz (W 35°C / W 55°C)		ηs %	195 / 140
Heizung durchschnittliches Klima. Energieklasse (W 35°C / W 55°C) (1)		A+++ bis D	A+++/A++
Heizung warmes Klima. Saisonale Energieeffizienz (W 35°C / W 55°C)		SCOP	6,47 / 4,34
Heizung warmes Klima. Saisonale Energieeffizienz (W 35°C / W 55°C)		ηs %	256 / 171
Heizung warmes Klima. Energieklasse (W 35°C / W 55°C) (1)		A+++ bis D	A+++ / A+++
Heizung kaltes Klima. Saisonale Energieeffizienz (W 35°C / W 55°C)		SCOP	4,31 / 3,26
Heizung kaltes Klima. Saisonale Energieeffizienz (W 35°C / W 55°C)		ηs %	169 / 127
Heizung kaltes Klima. Energieklasse (W 35°C / W 55°C) (1)		A+++ bis D	A++ / A++
Schallleistung (Heizbetrieb) (2)		dB(A)	52
Außengerät Abmessungen (Höhe x Breite x Tiefe)		mm	1520 x 1200 x 430
Außengerät Nettogewicht		kg	161
Umwälzpumpe (Anzahl der Stufen)			Variable speed
Umwälzpumpe elektrische Eingangsleistung		W	175
Wasservolumenstrom im Heizbetrieb (∆T=5 K. 35°C)		L/min	25,9
Kältemittel R290 Menge / CO2 Eq. (3)		kg / T	1,78 / 0,006
Betriebsbereich - Außenumgebung (Heizbetrieb)		°C	-28 ~ +35
Betriebsbereich - Außenumgebung (Kühlbetrieb)		°C	+10 ~ +43
Wasserauslasstemperatur (Heizbetrieb)		°C	25 ~ 75
Wasserauslasstemperatur (Kühlbetrieb)		°C	5 ~ 20
1) Skala von A+++ bis D. 2) Schallleistungspegel gemäß EN12102 unter den Bedingungen der EN14825. 3) Die WH-WXG-Modelle sind hermetisch abgedichtet.



Elektrische Parameter

Bemessungsspannung	V	400
Phasen		3
Netzfrequenz	Hz	50
Maximale Leistungsaufnahme Wärmepumpe	kW	8,51
Start Stromaufnahme	A	3,8
Maximaler Strom (PS1)	A	12,8



Lieferumfang

- Panasonic WH-WXG09ME8
- Anleitung


Installation

Die elektrische Installation muss eine befähigte Person durchführen.


Hinweise

Bitte beachten Sie bei der Montage und Aufstellung die lokalen Gesetze. Insbesondere müssen die technischen Anschlussbedingungen des Netzbetreibers und die Aufstellbedingungen der Gemeinde beachtet werden. Das Gerät muss an Netzstrom (Drehwechselstrom, 400V) angeschlossen werden. Arbeiten am Netzstrom sind gefährlich und sollten nur von Fachleuten durchgeführt werden.

Die Inbetriebnahme der Wärmepumpe muß durch einen zertifizierten Betrieb erfolgen.
Es werden keine Hydraulik- oder Stromleitungen mitgeliefert.

Gerne unterstützen wir Sie bei der Installation der Wärmepumpe.

Das in der Wärmepumpe eingesetzte Kältemittel ist R290. R290 hat ein Ozonabbaupotential von 0 (ODP=0). D.h. es ist unschädlich für die Ozonschicht.
Das Treibhauspotential von R290 beträgt 3 (GWP=3). R290 fällt nicht unter die F-Gase Verordnung.
R290 kann in Verbindung mit Luft (Sauerstoff) eine explosive Mischung bilden. Sicherheitsmaßnahmen sind zu beachten! Aufstellort muß sorgfältig gewählt werden.

Bitte beachten Sie die Anforderungen nach §14a EnWG. Ein Betrieb dieser Wärmepumpe ohne die Zusatzplatine CZ-NS6P oder CZ-NS7P dürfte in Deutschland am öffentlichen Stromnetz nicht erlaubt sein.

Vor dem Einschalten unbedingt die Transportsicherung des Verdichters entfernen!
